以前「フェスタジョーヌのボディを一切傷つけない内蔵リアヒクオ、通称「サイドステップ」」と言うのを開発しましたが、どうしてもフロントバージョンを作ってみたくなったので、色々と試行錯誤していました。

当初の条件だった
「フェスタジョーヌのボディは基本的なカット方法のみ、デフォルトのビス穴のみを使う、穴空けや切断は一切しない」
だけでなく、折角なので
「MAシャーシやAパーツも一切加工せず、そのまま使う」
「その他、フェスタジョーヌがカッコ悪く見える改造はNG」
と言う条件も追加してみた結果、何とか完成しました。

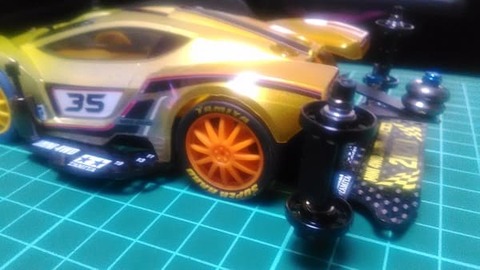

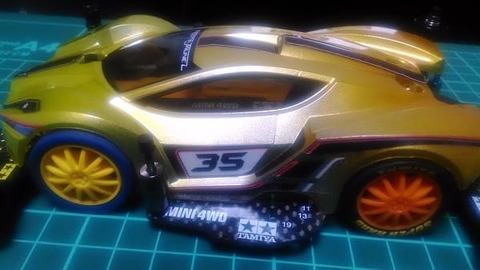

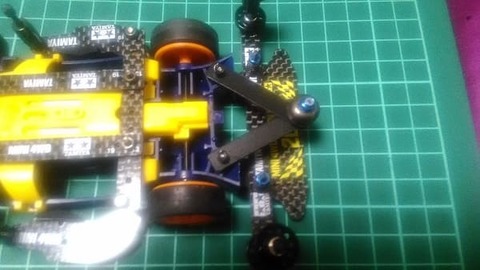

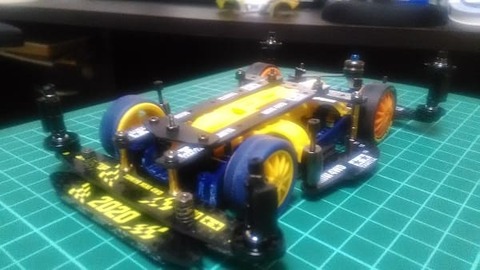

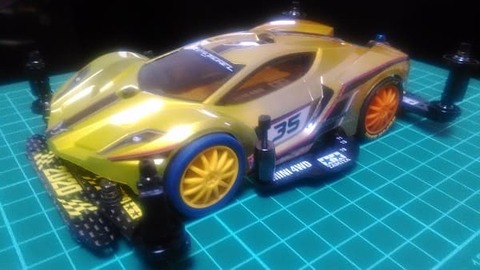

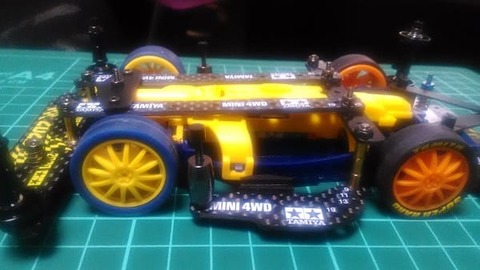

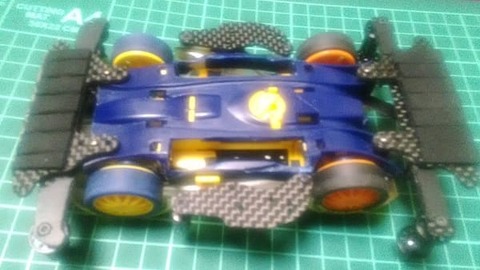

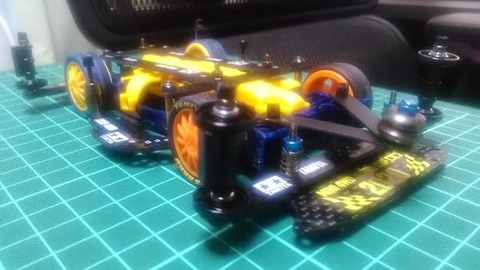

それでは早速ですが、実物をご覧ください。

P_20190514_194509
P_20190514_194901_HDR
P_20190514_195044_HDR
P_20190514_195153_HDR

いかがでしょうか。
ちゃんとボディ内部にヒクオ用のパーツが収まっていて、フロント周りもスッキリしていて、尚且つシャーシやAパーツも未加工で出来上がってるでしょう?

必要なパーツ類:
HG カーボンマルチワイドステー(1.5mm) J-CUP2018


あみあみ(楽天)楽天ビック(楽天)
※同型のステーでも代用可

HG カーボンマルチ補強プレート(1.5mm)


でじたみん(楽天)楽天ビック(楽天)
※同型のステーでも代用可

MSシャーシ マルチブレーキセット


あみあみ(楽天)コジマ(楽天)
※2個必要、リヤスキッドローラーセットでも代用可



2段アルミローラー用5mmパイプ(4本)



Joshin web(楽天)ホビーゾーン(楽天)
※合計6本使うため、2個必要

ステンレス皿ビスセット (10・12・20・25・30mm)


でじたみん(楽天)コジマ(楽天)

2mm皿ビス穴加工ビット (電動リューター用)


あみあみ(楽天)楽天ビック(楽天)

MAシャーシ カーボンサイドステー (1.5mm)


あみあみ(楽天)楽天ビック(楽天)
※作例で使用しているが、他のプレートでも代用可

MAシャーシ サイドマスダンパーセット


でじたみん(楽天)Joshin web(楽天)

ミニ四駆35周年記念 フェスタジョーヌL クリヤーボディセット


HOBBYONE(楽天)パピルス(楽天)

ミニ四駆キャッチャー


OHstore(楽天)お宝あっとマーケット(楽天)
※端材で十分、ない場合はFRPやカーボンの端材でも代用可

他、ビスやナット、ロックナットや2mm用ドリル、鉄ヤスリ等

それではこれより、作り方を解説したいと思います。

1.MSブレーキセットの、いわゆる「縦を横にするパーツ」を二つ組み合わせて蝶番状のパーツを作り、ビスを通してロックナットで固定、バンパーに装着する。
  fe_01
2.カーボンマルチ補強プレート(一本目)を半分に切断して、蝶番のパーツと装着、二本目のプレートと装着する部分にビスを空けておく。
  fe_02
3.カーボンマルチ補強プレート(二本目)をタイヤと同じ幅で切断してから、ボディと干渉する部分をひたすら削る
(この作業は本当にボディに干渉しないよう気を配って、根気よく削ってください、端からビスを伸ばすためのスペースはちゃんと確保すること)
  fe_03
4.20mmの皿ビスを伸ばして、5mmパイプ3本分入れてからMAシャーシ カーボンサイドステーと装着、マスダンパースクエアを乗せてロックナットでビス留めする。
(ビス頭が飛び出すとボディに干渉するため、絶対に皿ビスを使うこと)
(タイヤと被る部分はレギュレーション違反になるので、しっかり削っておく)
  fe_04
5.ボディを止めるために、ミニ四駆キャッチャーの端材でこんな感じのパーツを作って、ビスを伸ばす。
(FRPやカーボンの端材でもOK)
(ボディを乗せる時に、ゴムパイプで取り外しする感じにすると便利です)
  fe_05
6.(MAシャーシ カーボンサイドステーを留めている部分が一点留めで横にブレるのを防ぐため)ポリカの端材をサイドステーに装着して、ボディを軽く押さえておく。

  fe_06

以上で完成です。
(あんまりフロントが浮き上がってもボディが痛みそうなので)マスダンスクエアを使用してみたのですが、やはりヒクオを導入しているおかげか、落下テストでも俄然跳ねなくなりました。

フェスタジョーヌ等のフルカウル系ボディを愛用しているけど、ヒクオを導入しようとするとボディからプレートが突き出したり、ボディを切断しすぎてペランペランになるのがカッコ悪くて嫌だ!と言う方は、この「サイドステップF」を是非お試しください。

にほんブログ村 その他趣味ブログ ミニ四駆へ

フェスタジョーヌ用のヒクオ「サイドステップ」を盛り込んだ新しいマシンを作成しました。

P_20181007_020445

P_20181007_020500

その名も「フェスタジョーヌ・アンバー」です。
以前に作成したボディを乗せてみた所、いい感じに琥珀色を演出出来たので「アンバー」と命名しました。
ボディはフロストイエローとフロストオレンジのグラデーションを薄く塗るだけで、半透明で内部のヒクオ部分が透けて見えるオサレ設計。

フェスタジョーヌ L クリヤーボディセット
タミヤ ミニ四駆限定商品 ミニ四駆35周年記念 フェスタジョーヌ L クリヤーボディセット 95101

楽天ビック(楽天)Joshin(楽天)

タミヤ ポリカーボネートスプレー No.42 PS-42 フロストイエロー
タミヤ ポリカーボネートスプレー No.42 PS-42 フロストイエロー 86042

楽天ビック(楽天)Joshin(楽天)

タミヤ ポリカーボネートスプレー No.43 PS-43 フロストオレンジ
タミヤ ポリカーボネートスプレー No.43 PS-43 フロストオレンジ 86043

楽天ビック(楽天)Joshin(楽天)

シャーシは以前使っていたダークブルーのシャーシを再利用。

アバンテ Mk.III ジャパンカップ 2015 リミテッド (MAシャーシ)
タミヤ ミニ四駆限定シリーズ アバンテ Mk.III ジャパンカップ 2015 リミテッド (MAシャーシ) 95087

ゼブランド(楽天)トイズセレクション(楽天)


(今思うと、ブラックのシャーシでもいい感じかも……ここら辺は好みの問題?)
ローラーはディスプレイ用に使っていたゴールドの13mmアルミローラーを移植、

  ミニ四駆ステーション限定 13mmオールアルミベアリングローラー ゴールド
ミニ四駆ステーション限定 13mmオールアルミベアリングローラー ゴールド

) お宝あっとマーケット(楽天)

フロントのバンパーは普段売りしているHG カーボンフロントワイドステー 1.5mmを使用、
HG カーボンフロントワイドステー 1.5mm
タミヤ ミニ四駆グレードアップパーツシリーズ No.498 GP.498 HG カーボンフロントワイドステー 1.5mm 15498

楽天ビック(楽天)Joshin(楽天)

さらにフロントブレーキでバットマンカーボンを組み合わせることで、蝙蝠の羽っぽいオサレな仕上がりに。
HG カーボンリヤワイドステー 1.5mm
タミヤ ミニ四駆グレードアップパーツシリーズ No.499 GP.499 HG カーボンリヤワイドステー 1.5mm 15499

楽天ビック(楽天)あみあみ(楽天)

※ローラーの保護にも役だって一石二鳥です

残りはミニ四駆キャッチャーを使った東北ダンパー等の、ありふれたチューニング内容です。

あと、フェスタジョーヌ用ヒクオ「サイドステップ」でちゃんとヒクオが機能するか実験してみた結果、ちょっとした問題が発生しました。
マスダンを乗せているプレートが一点留めなので、着地するたびにプレートが少しずつ開いちゃうんです。
構造上、二点留めにもし辛いので、こんな感じに手を加えてみました。
P_20181007_020542

これだと分かりづらいので、部分部分を解説します。
P_20181007_020542_2

要はプレートが動くのを、外側はマスダンで、内側はポリカボディの内側に貼った黒ブレーキで押さえます。
(実際にコースで走らせて発覚したことですが、黒ブレーキだけだとまだプレートが開くことがあるので、断面の面積を増やしたり、ブレーキスポンジセット付属の黒い両面テープで高さをかさ増しするとプレートが開くのを防げる……かもしれません。)

もし「どうしてもボディからビスが生えたり、プレートが突き出てたり、ボディを変に切り刻む感じのマシンには仕上げたくないけど、せめてリアヒクオだけでも導入したい!」と思ったらぜひ参考にしてみてください。

にほんブログ村 その他趣味ブログ ミニ四駆へ

フェスタジョーヌを愛用するに当たって、ある悩ましい問題があります。
その名も「フェスタジョーヌだと、どうしてもヒクオを使いづらい」問題です。
そもそもフェスタジョーヌはフルカウルボディな上、MAシャーシ前提で作られているので、とにかくスペースを確保し辛いです。
たまにフェスタジョーヌでヒクオを採用しているマシンを見かけても、部分的に切り刻んだりしているマシンばかり…実車系だと、どうしても部分的に切り取っちゃうとカッコ悪くなっちゃいます。

色々と試行錯誤した結果、何と
・フェスタジョーヌのボディを一切傷つけない
・MAシャーシで再現可能
な内蔵ヒクオを開発することができました。

それでは実物をお見せしたいと思います…
※ちなみにボディは塗装を失敗したものをモックとして仕様

P_20180728_221756
P_20180728_221723

いかがでしょうか?
クリアボディのフェスタジョーヌの基本的な切り方で、しっかりヒクオっぽいものが出来てます。
折角なので、この形状から「サイドステップ」と命名したいと思います。
ボディを取るとこんな感じです。
P_20180728_221155
フェスタジョーヌのポリカボディに元々空いてあるビス穴を使う感じです。
ちなみにヒクオフレーム本体はこんな感じです。
P_20180728_221225
材料ですが
フェスタジョーヌ L クリヤーボディセット
タミヤ ミニ四駆限定商品 ミニ四駆35周年記念 フェスタジョーヌ L クリヤーボディセット 95101

コジマ(楽天)あみあみ(楽天)

HG カーボンマルチ補強プレート (1.5mm)
タミヤ グレードアップパーツシリーズ No.495 GP.495 HG カーボンマルチ補強プレート (1.5mm) 15495
※3本必要、HG 13・19mm ローラー用 カーボンマルチ補強プレート (1.5mm) でも可

コジマ(楽天)あみあみ(楽天)

適度な長さのあるカーボンステー
(実物ではHG カーボンマルチワイドステー 1.5mm J-CUP2017を使用)
HG カーボンマルチワイドステー 1.5mm J-CUP2017
タミヤ ミニ四駆限定商品 HG カーボンマルチワイドステー 1.5mm J-CUP2017 95104

コジマ(楽天)あみあみ(楽天)

2段アルミローラー用 5mmパイプ(4個)
AO-1023 2段アルミローラー用 5mmパイプ(4個)

ホビーマンズ(楽天)あみあみ(楽天)

・適当なMAシャーシ
・真鍮ハトメ
・ビス類

と言った感じです。
ちなみにリアステーはカーボンマルチワイドリヤステーを使ってますが、いわゆるバットマンステーでも使用可能です。

HG カーボンリヤワイドステー 1.5mm
タミヤ ミニ四駆グレードアップパーツシリーズ No.499 GP.499 HG カーボンリヤワイドステー 1.5mm 15499

コジマ(楽天)あみあみ(楽天)

作り方のコツですが
・横のフレームをフェスタジョーヌのボディに合わせて斜めに削って、ギリギリの所で穴をあける
・ヒクオ部分を、フェスタジョーヌのボディ下から飛び出すよう調整する
(実物だと真鍮ハトメ・5ミリパイプ・真鍮ハトメと言う感じで挟んでます)
・ヒクオとシャーシが接触しないよう、ギリギリまで削る
・少しでもズレるとヒクオが機能しなくなるので、横とリアのフレーム部分を接着剤で固定する
と言う感じです。

ボディ側の加工ですが…
・サイドバンパーを切断して、徹底的にツルツルにする(本当にギリギリなので、引っ掛からないようにするため)
・モーターカバーの干渉部分を削る
・支点の高さを調整する(ちなみに実物だとナット留め、1.5ミリスペーサーを乗せてます)
と言うのがポイントです。
P_20180728_221213

ちなみに参考元です。(こちらはフェスタジョーヌではなくライキリですが)



にほんブログ村 その他趣味ブログ ミニ四駆へ

P_20180429_015154_HDR
P_20180429_015207_HDR
P_20180429_015223_HDR

以前と違う所は…

・ボディの新調
(以前のボディと違い、マスキングでドア部分を半透明にしてみた。グラデはイエローとキャメルイエロー、中央にホワイトを使って若干薄くしてみた※カメラだと白があまり目立ってない)

フェスタジョーヌ L クリヤーボディセット
タミヤ ミニ四駆限定商品 ミニ四駆35周年記念 フェスタジョーヌ L クリヤーボディセット 95101

あみあみ(楽天)ホビーショップ タムタム(楽天)

タミヤ ポリカーボネートスプレー No.06 PS-6 イエロー
タミヤ ポリカーボネートスプレー No.06 PS-6 イエロー 86006

Joshin(楽天)ホビーショップ タムタム(楽天)

タミヤ ポリカーボネートスプレー No.19 PS-19 キャメルイエロー
タミヤ ポリカーボネートスプレー No.19 PS-19 キャレルイエロー 86019

Joshin(楽天)ホビーショップ タムタム(楽天)

タミヤカラー スプレーカラー ポリカーボネート用スプレー塗料 PS-1 ホワイト
タミヤカラー スプレーカラー ポリカーボネート用スプレー塗料 PS-1 ホワイト

Joshin(楽天)ホビーショップ タムタム(楽天)

・ホイールの新調
(ボディに合わせてフロントをイエロー、リアをオレンジにしてみました)

・Aパーツの新調
(Aパーツをイエローにしてみました)

材料:
ミニ四駆スターターパック MA パワータイプ ブラストアロー
タミヤ ミニ四駆PROシリーズ No.47 ミニ四駆スターターパック MA パワータイプ ブラストアロー 18647

あみあみ(楽天)Joshin(楽天)

ミニ四駆オオカミ GT
タミヤ ミニ四駆特別企画商品 ミニ四駆オオカミ GT MAシャーシ 95365

あみあみ(楽天)Joshin(楽天)

・新しいスタビライザーの設置
(散々色々なマシンのスタビを見ては、イメージどおりのスタビが見つからずに苦労した結果「ローラーとスタビを別々にしちゃってもいいんじゃないか……?」と気づいて、フロントにスタビ用のプレートを設置して分割)

材料:
MSシャーシ マルチブレーキセット
タミヤ グレードアップ No.399 GP.399 MSシャーシ マルチブレーキセット 15399

あみあみ(楽天)ホビーゾーン(楽天)

2mm キャップスクリューセット (25mm・30mm)
タミヤ グレードアップパーツシリーズ No.454 GP.454 2mm キャップスクリューセット (25mm・30mm) 15454

あみあみ(楽天)ホビーゾーン(楽天)

・フロント・サイド・リアの三カ所にマスダン設置
(フロントはスリムマスダン、サイドマスダンはマスダンスクエアショート+ミニ四駆キャッチャーで作成、リアもキャッチャーダンパー使用)

材料:
ミニ四駆キャッチャー ミニ四駆ステーション ブラック
グレードアップパーツ ミニ四駆キャッチャー ミニ四駆ステーション ブラック 95383

フレアOnline Shop(楽天)

スリムマスダンパーセット
グレードアップパーツシリーズ No.501 スリムマスダンパーセット

コジマ(楽天)あみあみ(楽天)

マスダンパースクエア ショート (8×8×14mm 2個入り)
タミヤ ミニ四駆 グレードアップパーツシリーズ No.517 GP.517 マスダンパースクエア ショート (8×8×14mm 2個入り) 15517

あみあみ(楽天)コジマ(楽天)

マスダンパー スクエア (6×6×32mm)
タミヤ グレードアップパーツシリーズ No.427 GP.427 マスダンパー スクエア (6×6×32mm) 15427

あみあみ(楽天)ホビーゾーン(楽天)

・サイド用バンパーやホイールスタビで、いわゆる「疑似囲い」を設置
(片軸ウォッシュボードでコースアウトさせられたトラウマがあるので……効き目、ちゃんとあるのか?リアローラーの間にも同じくホイールスタビで徹底ガード)

材料:
スーパーX・XX カーボン小径ホイール & バレルタイヤ (ホワイト)
タミヤ GP.415 スーパーX・XX カーボン小径ホイール & バレルタイヤ (ホワイト) 15415 (グレードアップパーツシリーズ No.415)

あみあみ(楽天)ホビーゾーン(楽天)

・フロントブレーキ・リアブレーキを二重設置
(ちなみにフロントは黒ブレーキ、リアは中空タイヤを切ったものをゴムブレーキとして使ってます)

ブレーキスポンジセット
タミヤ グレードアップパーツシリーズ No.441 GP.441 ブレーキスポンジセット 15441

コジマ(楽天)あみあみ(楽天)

中空ゴム小径タイヤ (ホイール付)
タミヤ グレードアップ No.239 GP.239 中空ゴム小径タイヤ (ホイール付) 15239

あみあみ(楽天)Joshin(楽天)

・腹ブレーキの設置
(同じく黒ブレーキ使用)

こんな所でしょうかね?
様々な箇所のカラーリングで黄昏色をだいぶ演出できたと思うので「フェスタジョーヌ・トワイライト」と命名したいと思います。

にほんブログ村 その他趣味ブログ ミニ四駆へ

こちらのコーナーは久々に更新しますね。
ちゃんと自分なりにフェスタジョーヌを育成してましたよ。
P_20170722_223311

まずはフロント方向から。
ボディは最近発売された、フェスタジョーヌのポリカボディに変更しました。

ミニ四駆特別限定 ミニ四駆35周年記念 フェスタジョーヌL クリヤーボディセット


フラッシュで色が飛んで分かり辛いですが、カラーリングはイエローとキャメルイエローのグラデーションを掛けてます。
スタビは小径カーボンホイールを削ったものを使用、フロントはどうしても頑丈さが必要なので25mmのスクリューキャップを使ってるのと、丁度いい高さだったのでスペーサー代わりにハトメを使ってます。

スーパーX・XXカーボン小径ホイール&バレルタイヤ(ホワイト)



  2mmキャップスクリューセット(25mm・30mm)


※フロントローラーが星型なので「ん?」と気になったかと思いますが、アルマイト業者が過去にアマゾンで販売していたもので、一応、原料はタミヤ純正の19mmアルミローラーです。

この角度からだと分かり辛いですが、アンダーガードにはブラックのARシャーシ用ブレーキセットを設置してます。
それと、何故かウィングがくっついてますね…?



P_20170722_223300

次はサイド方向から。
サイドマスダン部分を吊り下げて、さらにバネ(メタル軸受けやOリングで挟んでます)やゴムを仕込んで、提灯みたいな稼動が効くようにしてます。

AO-1034 ミニ四駆スライドダンパースプリングセット


AO-1002 メタル軸受けセット


AO-5042 3mmOリング黒(10個入り)


マスダンが跳ねた時にゴムで吸収して、下へ強制的に落として、さらにバネ部分の稼動で下方向に引っ張る効果を狙っています。
(ボディにぶつからず、外にもはみ出ず、前輪にギリギリマスダンが被らない位置にFRPのネジ開けするのに本当に苦労させられました)

MAシャーシを一切切断したくない、と言う方にオススメです。


P_20170722_223323
最後にリア方向から。
ウィングの正体ですが、バックブレーダーのクリアボディから拝借しました。

バックブレーダー クリヤーボディセット(ポリカ)




(元々のネジ穴を使えて、フェスタジョーヌの元々のウィングに近いものを捜し求めた結果、元ネタであるランボルギーニ・ヴェネーノみたいに、トサカとウィングが合体してて形状も近いんじゃなかろうか…と感じて、ここに行き着きました)
幅が広いせいか、普通に装着しようとするとリアローラーと干渉してしまうので、ウィングのネジ穴を変えたり、ウィングの後ろをちょっと下げ気味にしてます。
(13mm以下なら干渉せずに済む…かな?)

フェスタジョーヌのボディを切断したくない、と言う方にオススメです。

リアはオレンジとブラックのアルマイト加工済みの19mmローラーを、ヤフオク辺りで見つけてきました。
自作東北ダンパーをブレーキの上に乗る位置に設置してます。
ブレーキ自体にもバネが仕込んであって、ブレーキが掛かる際に後ろに引きずるような感じにしていて、これでブレーキの効きも多少良くなるかな…と言う効果を狙っています。
