目指せコンデレ!ミニ四駆ドレスアップパーツコレクション

ミニ四駆のコンクールデレガンスに活用できそうなパーツ類を(主に剥ぎ取り目的で)カラーパターン別にリストアップしたり、ドレスアップに役立つ情報も掲載します。

カテゴリ: ドレスアップテクニック紹介

以前「フェスタジョーヌのボディを一切傷つけない内蔵リアヒクオ、通称「サイドステップ」」と言うのを開発しましたが、どうしてもフロントバージョンを作ってみたくなったので、色々と試行錯誤していました。

当初の条件だった
「フェスタジョーヌのボディは基本的なカット方法のみ、デフォルトのビス穴のみを使う、穴空けや切断は一切しない」
だけでなく、折角なので
「MAシャーシやAパーツも一切加工せず、そのまま使う」
「その他、フェスタジョーヌがカッコ悪く見える改造はNG」
と言う条件も追加してみた結果、何とか完成しました。

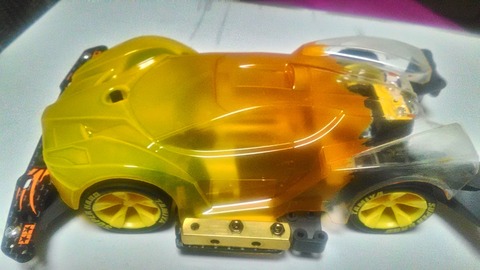

それでは早速ですが、実物をご覧ください。

P_20190514_194509
P_20190514_194901_HDR
P_20190514_195044_HDR
P_20190514_195153_HDR

いかがでしょうか。
ちゃんとボディ内部にヒクオ用のパーツが収まっていて、フロント周りもスッキリしていて、尚且つシャーシやAパーツも未加工で出来上がってるでしょう?

必要なパーツ類:
HG カーボンマルチワイドステー(1.5mm) J-CUP2018


あみあみ(楽天)楽天ビック(楽天)
※同型のステーでも代用可

HG カーボンマルチ補強プレート(1.5mm)


でじたみん(楽天)楽天ビック(楽天)
※同型のステーでも代用可

MSシャーシ マルチブレーキセット


あみあみ(楽天)コジマ(楽天)
※2個必要、リヤスキッドローラーセットでも代用可



2段アルミローラー用5mmパイプ(4本)



Joshin web(楽天)ホビーゾーン(楽天)
※合計6本使うため、2個必要

ステンレス皿ビスセット (10・12・20・25・30mm)


でじたみん(楽天)コジマ(楽天)

2mm皿ビス穴加工ビット (電動リューター用)


あみあみ(楽天)楽天ビック(楽天)

MAシャーシ カーボンサイドステー (1.5mm)


あみあみ(楽天)楽天ビック(楽天)
※作例で使用しているが、他のプレートでも代用可

MAシャーシ サイドマスダンパーセット


でじたみん(楽天)Joshin web(楽天)

ミニ四駆35周年記念 フェスタジョーヌL クリヤーボディセット


HOBBYONE(楽天)パピルス(楽天)

ミニ四駆キャッチャー


OHstore(楽天)お宝あっとマーケット(楽天)
※端材で十分、ない場合はFRPやカーボンの端材でも代用可

他、ビスやナット、ロックナットや2mm用ドリル、鉄ヤスリ等

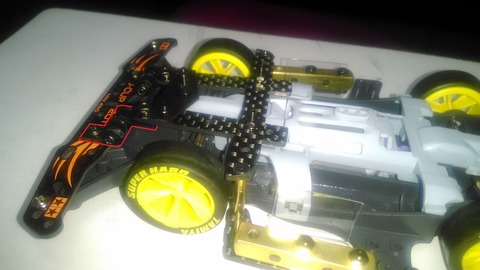

それではこれより、作り方を解説したいと思います。

1.MSブレーキセットの、いわゆる「縦を横にするパーツ」を二つ組み合わせて蝶番状のパーツを作り、ビスを通してロックナットで固定、バンパーに装着する。
  fe_01
2.カーボンマルチ補強プレート(一本目)を半分に切断して、蝶番のパーツと装着、二本目のプレートと装着する部分にビスを空けておく。
  fe_02
3.カーボンマルチ補強プレート(二本目)をタイヤと同じ幅で切断してから、ボディと干渉する部分をひたすら削る
(この作業は本当にボディに干渉しないよう気を配って、根気よく削ってください、端からビスを伸ばすためのスペースはちゃんと確保すること)
  fe_03
4.20mmの皿ビスを伸ばして、5mmパイプ3本分入れてからMAシャーシ カーボンサイドステーと装着、マスダンパースクエアを乗せてロックナットでビス留めする。
(ビス頭が飛び出すとボディに干渉するため、絶対に皿ビスを使うこと)
(タイヤと被る部分はレギュレーション違反になるので、しっかり削っておく)
  fe_04
5.ボディを止めるために、ミニ四駆キャッチャーの端材でこんな感じのパーツを作って、ビスを伸ばす。
(FRPやカーボンの端材でもOK)
(ボディを乗せる時に、ゴムパイプで取り外しする感じにすると便利です)
  fe_05
6.(MAシャーシ カーボンサイドステーを留めている部分が一点留めで横にブレるのを防ぐため)ポリカの端材をサイドステーに装着して、ボディを軽く押さえておく。

  fe_06

以上で完成です。
(あんまりフロントが浮き上がってもボディが痛みそうなので)マスダンスクエアを使用してみたのですが、やはりヒクオを導入しているおかげか、落下テストでも俄然跳ねなくなりました。

フェスタジョーヌ等のフルカウル系ボディを愛用しているけど、ヒクオを導入しようとするとボディからプレートが突き出したり、ボディを切断しすぎてペランペランになるのがカッコ悪くて嫌だ!と言う方は、この「サイドステップF」を是非お試しください。

にほんブログ村 その他趣味ブログ ミニ四駆へ

フェスタジョーヌ用のヒクオ「サイドステップ」を盛り込んだ新しいマシンを作成しました。

P_20181007_020445

P_20181007_020500

その名も「フェスタジョーヌ・アンバー」です。
以前に作成したボディを乗せてみた所、いい感じに琥珀色を演出出来たので「アンバー」と命名しました。
ボディはフロストイエローとフロストオレンジのグラデーションを薄く塗るだけで、半透明で内部のヒクオ部分が透けて見えるオサレ設計。

フェスタジョーヌ L クリヤーボディセット
タミヤ ミニ四駆限定商品 ミニ四駆35周年記念 フェスタジョーヌ L クリヤーボディセット 95101

楽天ビック(楽天)Joshin(楽天)

タミヤ ポリカーボネートスプレー No.42 PS-42 フロストイエロー
タミヤ ポリカーボネートスプレー No.42 PS-42 フロストイエロー 86042

楽天ビック(楽天)Joshin(楽天)

タミヤ ポリカーボネートスプレー No.43 PS-43 フロストオレンジ
タミヤ ポリカーボネートスプレー No.43 PS-43 フロストオレンジ 86043

楽天ビック(楽天)Joshin(楽天)

シャーシは以前使っていたダークブルーのシャーシを再利用。

アバンテ Mk.III ジャパンカップ 2015 リミテッド (MAシャーシ)
タミヤ ミニ四駆限定シリーズ アバンテ Mk.III ジャパンカップ 2015 リミテッド (MAシャーシ) 95087

ゼブランド(楽天)トイズセレクション(楽天)


(今思うと、ブラックのシャーシでもいい感じかも……ここら辺は好みの問題?)
ローラーはディスプレイ用に使っていたゴールドの13mmアルミローラーを移植、

  ミニ四駆ステーション限定 13mmオールアルミベアリングローラー ゴールド
ミニ四駆ステーション限定 13mmオールアルミベアリングローラー ゴールド

) お宝あっとマーケット(楽天)

フロントのバンパーは普段売りしているHG カーボンフロントワイドステー 1.5mmを使用、
HG カーボンフロントワイドステー 1.5mm
タミヤ ミニ四駆グレードアップパーツシリーズ No.498 GP.498 HG カーボンフロントワイドステー 1.5mm 15498

楽天ビック(楽天)Joshin(楽天)

さらにフロントブレーキでバットマンカーボンを組み合わせることで、蝙蝠の羽っぽいオサレな仕上がりに。
HG カーボンリヤワイドステー 1.5mm
タミヤ ミニ四駆グレードアップパーツシリーズ No.499 GP.499 HG カーボンリヤワイドステー 1.5mm 15499

楽天ビック(楽天)あみあみ(楽天)

※ローラーの保護にも役だって一石二鳥です

残りはミニ四駆キャッチャーを使った東北ダンパー等の、ありふれたチューニング内容です。

あと、フェスタジョーヌ用ヒクオ「サイドステップ」でちゃんとヒクオが機能するか実験してみた結果、ちょっとした問題が発生しました。
マスダンを乗せているプレートが一点留めなので、着地するたびにプレートが少しずつ開いちゃうんです。
構造上、二点留めにもし辛いので、こんな感じに手を加えてみました。
P_20181007_020542

これだと分かりづらいので、部分部分を解説します。
P_20181007_020542_2

要はプレートが動くのを、外側はマスダンで、内側はポリカボディの内側に貼った黒ブレーキで押さえます。
(実際にコースで走らせて発覚したことですが、黒ブレーキだけだとまだプレートが開くことがあるので、断面の面積を増やしたり、ブレーキスポンジセット付属の黒い両面テープで高さをかさ増しするとプレートが開くのを防げる……かもしれません。)

もし「どうしてもボディからビスが生えたり、プレートが突き出てたり、ボディを変に切り刻む感じのマシンには仕上げたくないけど、せめてリアヒクオだけでも導入したい!」と思ったらぜひ参考にしてみてください。

にほんブログ村 その他趣味ブログ ミニ四駆へ

フェスタジョーヌを愛用するに当たって、ある悩ましい問題があります。
その名も「フェスタジョーヌだと、どうしてもヒクオを使いづらい」問題です。
そもそもフェスタジョーヌはフルカウルボディな上、MAシャーシ前提で作られているので、とにかくスペースを確保し辛いです。
たまにフェスタジョーヌでヒクオを採用しているマシンを見かけても、部分的に切り刻んだりしているマシンばかり…実車系だと、どうしても部分的に切り取っちゃうとカッコ悪くなっちゃいます。

色々と試行錯誤した結果、何と
・フェスタジョーヌのボディを一切傷つけない
・MAシャーシで再現可能
な内蔵ヒクオを開発することができました。

それでは実物をお見せしたいと思います…
※ちなみにボディは塗装を失敗したものをモックとして仕様

P_20180728_221756
P_20180728_221723

いかがでしょうか?
クリアボディのフェスタジョーヌの基本的な切り方で、しっかりヒクオっぽいものが出来てます。
折角なので、この形状から「サイドステップ」と命名したいと思います。
ボディを取るとこんな感じです。
P_20180728_221155
フェスタジョーヌのポリカボディに元々空いてあるビス穴を使う感じです。
ちなみにヒクオフレーム本体はこんな感じです。
P_20180728_221225
材料ですが
フェスタジョーヌ L クリヤーボディセット
タミヤ ミニ四駆限定商品 ミニ四駆35周年記念 フェスタジョーヌ L クリヤーボディセット 95101

コジマ(楽天)あみあみ(楽天)

HG カーボンマルチ補強プレート (1.5mm)
タミヤ グレードアップパーツシリーズ No.495 GP.495 HG カーボンマルチ補強プレート (1.5mm) 15495
※3本必要、HG 13・19mm ローラー用 カーボンマルチ補強プレート (1.5mm) でも可

コジマ(楽天)あみあみ(楽天)

適度な長さのあるカーボンステー
(実物ではHG カーボンマルチワイドステー 1.5mm J-CUP2017を使用)
HG カーボンマルチワイドステー 1.5mm J-CUP2017
タミヤ ミニ四駆限定商品 HG カーボンマルチワイドステー 1.5mm J-CUP2017 95104

コジマ(楽天)あみあみ(楽天)

2段アルミローラー用 5mmパイプ(4個)
AO-1023 2段アルミローラー用 5mmパイプ(4個)

ホビーマンズ(楽天)あみあみ(楽天)

・適当なMAシャーシ
・真鍮ハトメ
・ビス類

と言った感じです。
ちなみにリアステーはカーボンマルチワイドリヤステーを使ってますが、いわゆるバットマンステーでも使用可能です。

HG カーボンリヤワイドステー 1.5mm
タミヤ ミニ四駆グレードアップパーツシリーズ No.499 GP.499 HG カーボンリヤワイドステー 1.5mm 15499

コジマ(楽天)あみあみ(楽天)

作り方のコツですが
・横のフレームをフェスタジョーヌのボディに合わせて斜めに削って、ギリギリの所で穴をあける
・ヒクオ部分を、フェスタジョーヌのボディ下から飛び出すよう調整する
(実物だと真鍮ハトメ・5ミリパイプ・真鍮ハトメと言う感じで挟んでます)
・ヒクオとシャーシが接触しないよう、ギリギリまで削る
・少しでもズレるとヒクオが機能しなくなるので、横とリアのフレーム部分を接着剤で固定する
と言う感じです。

ボディ側の加工ですが…
・サイドバンパーを切断して、徹底的にツルツルにする(本当にギリギリなので、引っ掛からないようにするため)
・モーターカバーの干渉部分を削る
・支点の高さを調整する(ちなみに実物だとナット留め、1.5ミリスペーサーを乗せてます)
と言うのがポイントです。
P_20180728_221213

ちなみに参考元です。(こちらはフェスタジョーヌではなくライキリですが)



にほんブログ村 その他趣味ブログ ミニ四駆へ

変色マスダン:concours d'Elegance

こちらで、黒いマスダンパーを簡単に作成する方法を見つけました。

1.染めたいマスダンパー(金色のものを選びましょう)
マスダンパー スクエア ショート

タミヤ グレードアップパーツ No.515 GP.515 マスダンパー スクエア ショート 6×6×14mm 2個 15515

楽天ビック(楽天)あみあみ(楽天)

材料2.
キッチンハイター、キッチンブリーチ等の漂白剤

材料3.密閉できる瓶
■スペアボトルミニ 角ビン 81043【タミヤ / TAMIYA】

楽天ビック(楽天)あみあみ(楽天)

やり方1.
瓶の中にマスダンパーを入れる

やり方2.
瓶の中に漂白剤(原液)を入れる

やり方3.
48時間待つ

これだけで完成です。
ちなみに私も、早速ためしてみました。

P_20180611_010559


注意事項としては……
・黒と言うよりは、かなり濃い焦げ茶色になる(どうやら金色だった部分が黒く変色しているようです)
・化学反応なので、時々蓋を開けてガスを抜く
・換気に気をつける(市民プールと言うか、カルキ臭がします)
・金属などで擦らない(擦れて剥げます)



にほんブログ村 その他趣味ブログ ミニ四駆へ

スタビキャップ代わりにメッキ塗装されているロックナットを使っていると「コースアウトするたびにメッキが剥げる」ことに悩まされます。
ロックナットの再塗装やらブラスバーチウッドの塗装など、散々色んな方法を考えてきましたが、結局は「塗装」なので、少し接触すると剥げてしまうのが難点です。
かと言って、個人的にはダサいスタビキャップやスタビポールは個人的に使いたくないので、何かいいパーツはないものか……と探していたら、こんなパーツの使い方を見つけました。

カーボン強化リヤダブルローラーステー (3点固定タイプ)
タミヤ グレードアップパーツシリーズ No.412 GP.412 カーボン強化リヤダブルローラーステー (3点固定タイプ)

楽天ビック(楽天)あみあみ(楽天)

タミヤ 強化リヤダブルローラーステー (3点固定タイプ)
タミヤ 強化リヤダブルローラーステー (3点固定タイプ) 94745 (ミニ四駆限定シリーズ)

HOBBYONE(楽天)お宝あっとマーケット(楽天)

タミヤ ミニ四駆限定シリーズ 強化リヤダブルローラーステー (3点固定タイプ・ホワイト)
タミヤ ミニ四駆限定シリーズ 強化リヤダブルローラーステー (3点固定タイプ・ホワイト) 94942

楽天ビック(楽天)あみあみ(楽天)

「強化リヤダブルローラーステー 」のビス穴部分だけ残して四角く切断すると、丁度いいビス止めパーツとして使えます。
これならコースアウトなどで接触しても、塗装が剥げる心配もしなくて済みます。

(丸くしちゃうとビス止めの時に上手く回せなくて大変なので、角を残しておいてください)
(コースを傷つけないよう、一応面取りだけは施しましょう)

ちなみに私のマシンにも取り入れてみました、ご参考ください。

P_20180611_010458

P_20180611_010504



にほんブログ村 その他趣味ブログ ミニ四駆へ
